Цифровий монітор живлення MATEK CAN-L4-BM

Вимірювач напруги та струму MATEK CAN-L4-BM

CAN-L4-BM – це надточний цифровий монітор потужності на основі мікропрограми TI INA239 & ArudPilot AP_Periph. Типовий опір цього провідного шляху становить 200 мкОм, що забезпечує низькі втрати потужності в застосуванні.

За допомогою цього пристрою калібрування не потрібне, контролер польоту, що підтримує протокол DroneCAN, може легко отримувати точні показники струму і напруги через шину CAN.

Технічні характеристики:

• MCU: STM32L431xC, 256 КБ Flash
• INA239 85-V, 16-Bit, High-Precision Power Monitor IC з SPI Interface
• Вхід датчика напруги батареї: 0~85 В
• Діапазон визначення струму: 0~204,8 A
• Струм навантаження на резисторі вимірювання струму: 150 A (безперервний), 204,8 A (вибуховий)
• Точність напруги: ± 0,1%
• Точність струму: ± 2%
• CAN, протокол DroneCAN
• UART2, запасний, DFU
• Налаштування ST, SWCLK і SWDIO
• СВІТЛО: Синій, швидко миготливий, завантаження; Синій, повільно миготливий, працює; Червоний, індикатор 3,3 В
• Джерело живлення для плати CAN-L4-BM: 4,5~5,5 В @ 5 В/контакт
• Споживана потужність: 10 мА
• Робочі температури: -40~85 °C

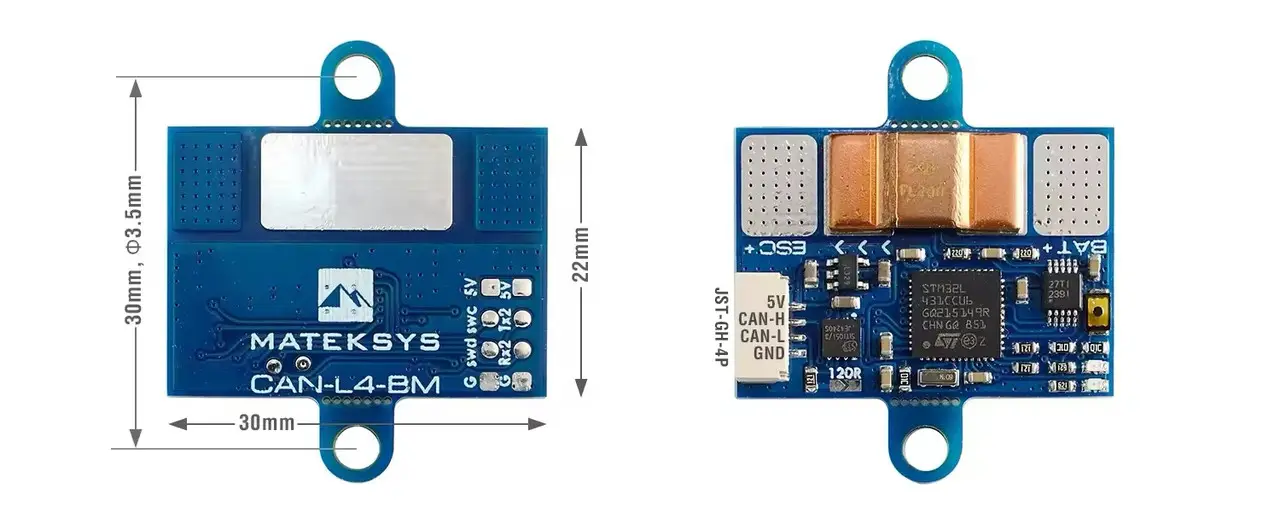

• Розмір плати: 30 мм*22 мм*3 мм.
• Вага: 4г
• 3D-файл: CAN-L4-BM_STEP.zip
• Прошивка: ArduPilot AP_Periph MatekL431-BattMon
• Оновлення через DroneCAN GUI Tool

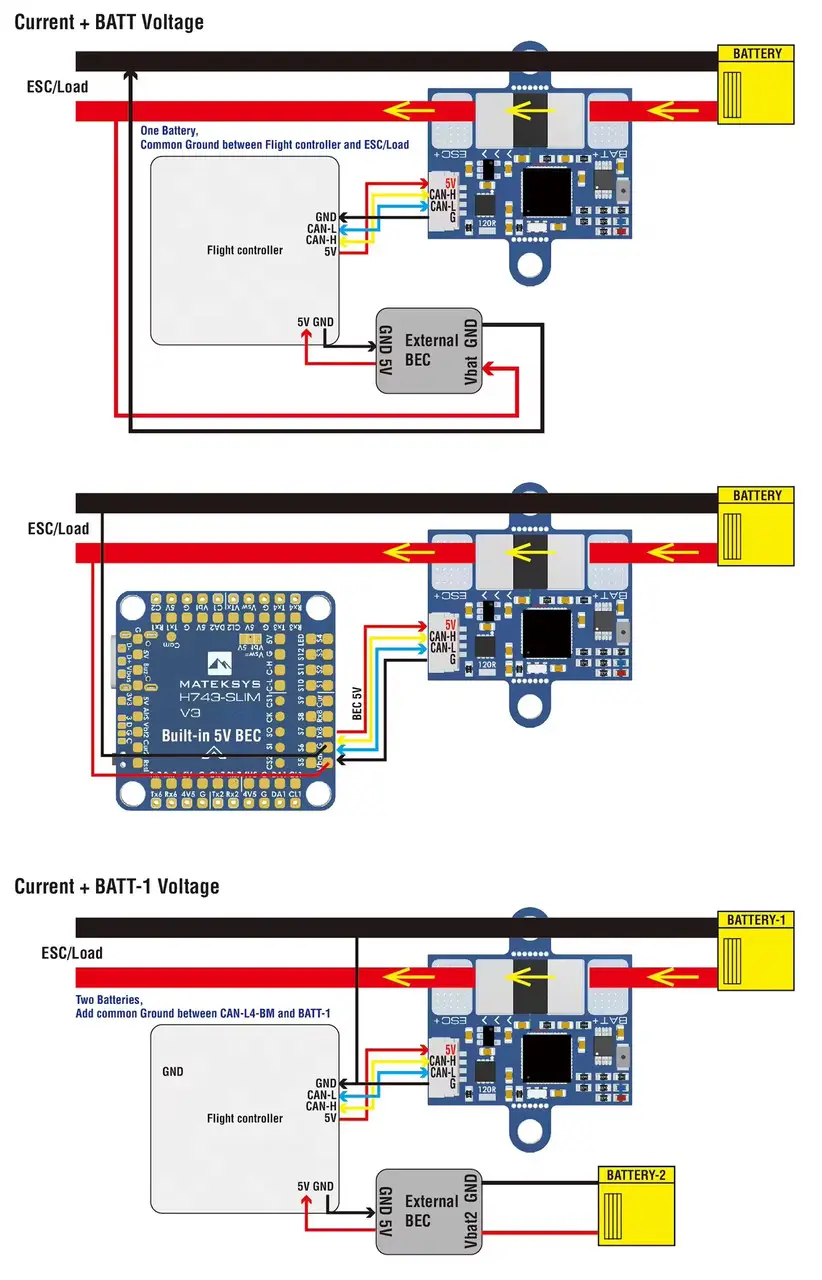

• CAN_P1_DRIVER = 1, якщо під’єднаний до порту CAN bus1 або CAN_P2_DRIVER = 1, якщо під’єднаний до порту CAN bus2
• BATTx_MONITOR = 8 (DroneCAN-BatteryInfo)

Комплектація:

1 х Плата CAN-L4-BM

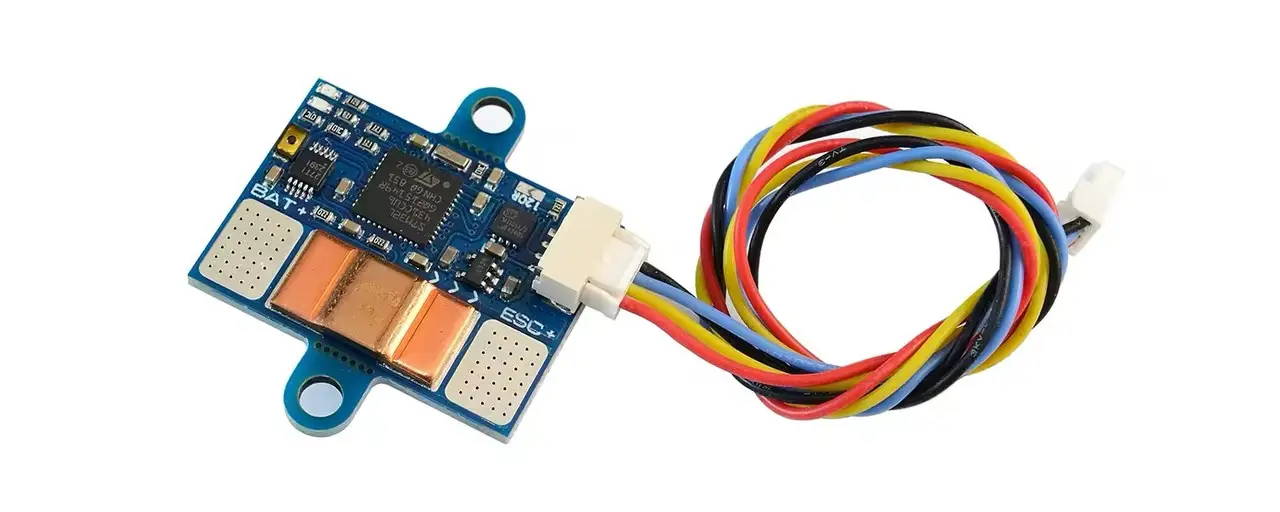

1 х JST-GH-4P для JST-GH-4P 20 см силіконового дроту

Поради:

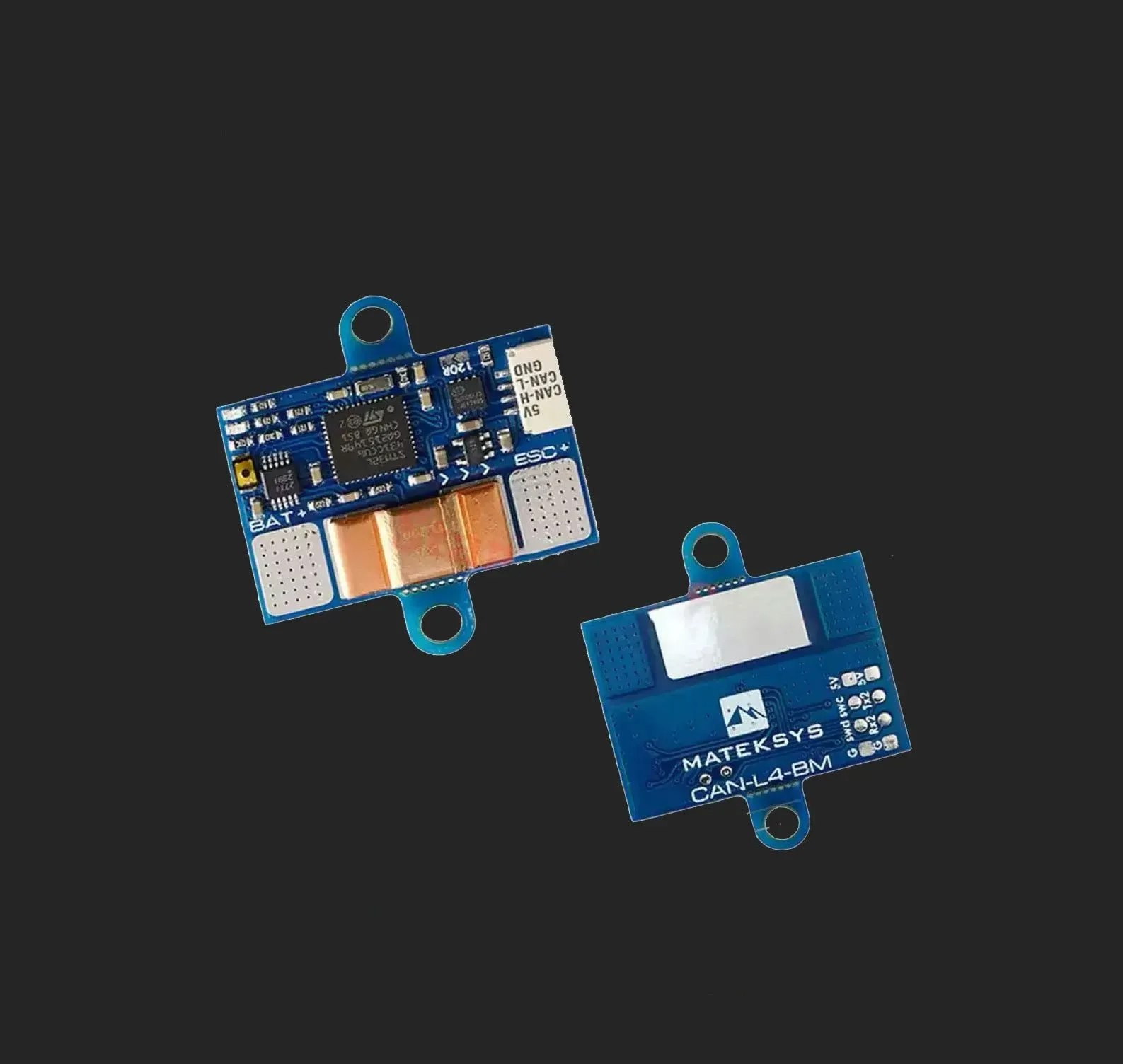

Велика накладка на нижньому боці мертва. На ній немає мережі.

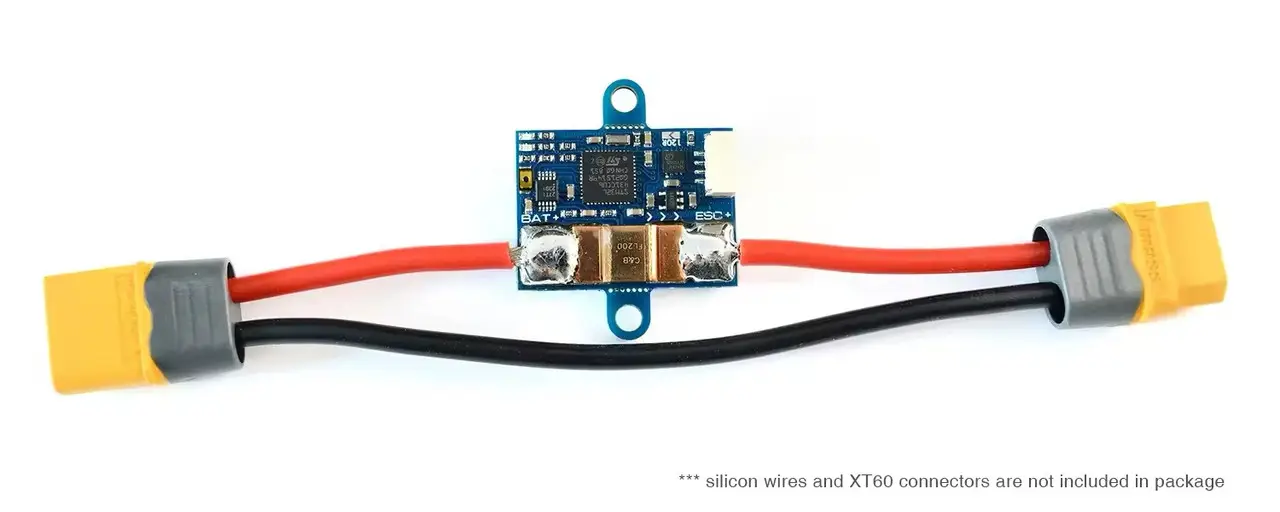

Припаяйте плюсові дроти якомога ближче до обох боків резистора вимірювання струму.
2 кріпильні вушка можна відрізати, якщо вони не потрібні.
Якщо дроти CAN занадто довгі, перемкніть перемичку «120R».
