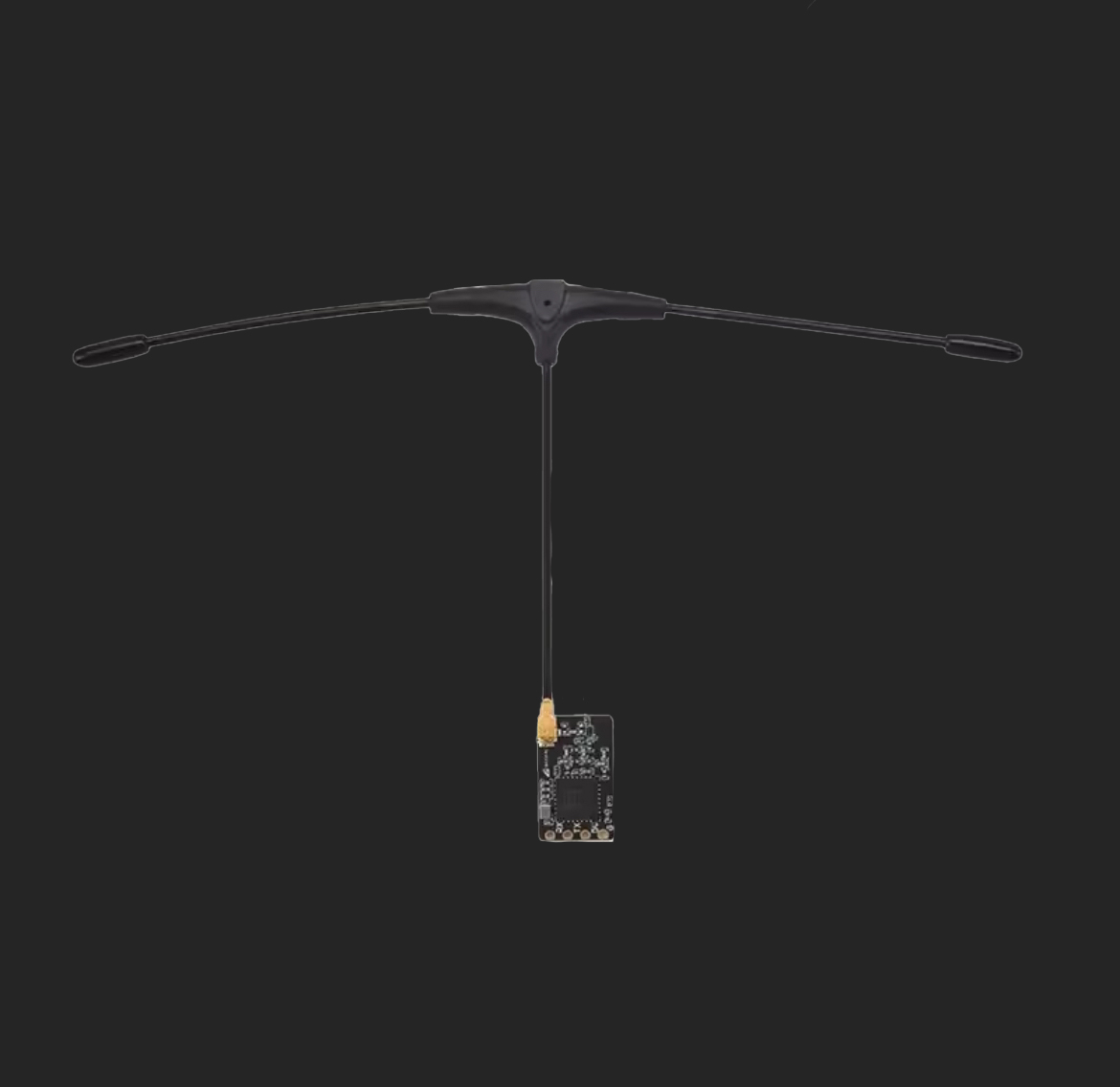

Приймач ELRS 915MHz NANO ExpressLRS

Далекобійний приймач Приймач ELRS NANO ExpressLRS  з частотою 915MHz, розроблений і спроектований на основі програмного забезпечення ExpressLRS з відкритим вихідним кодом. Сумісний з передавальними модулями на базі прошивки ExpressLRS.

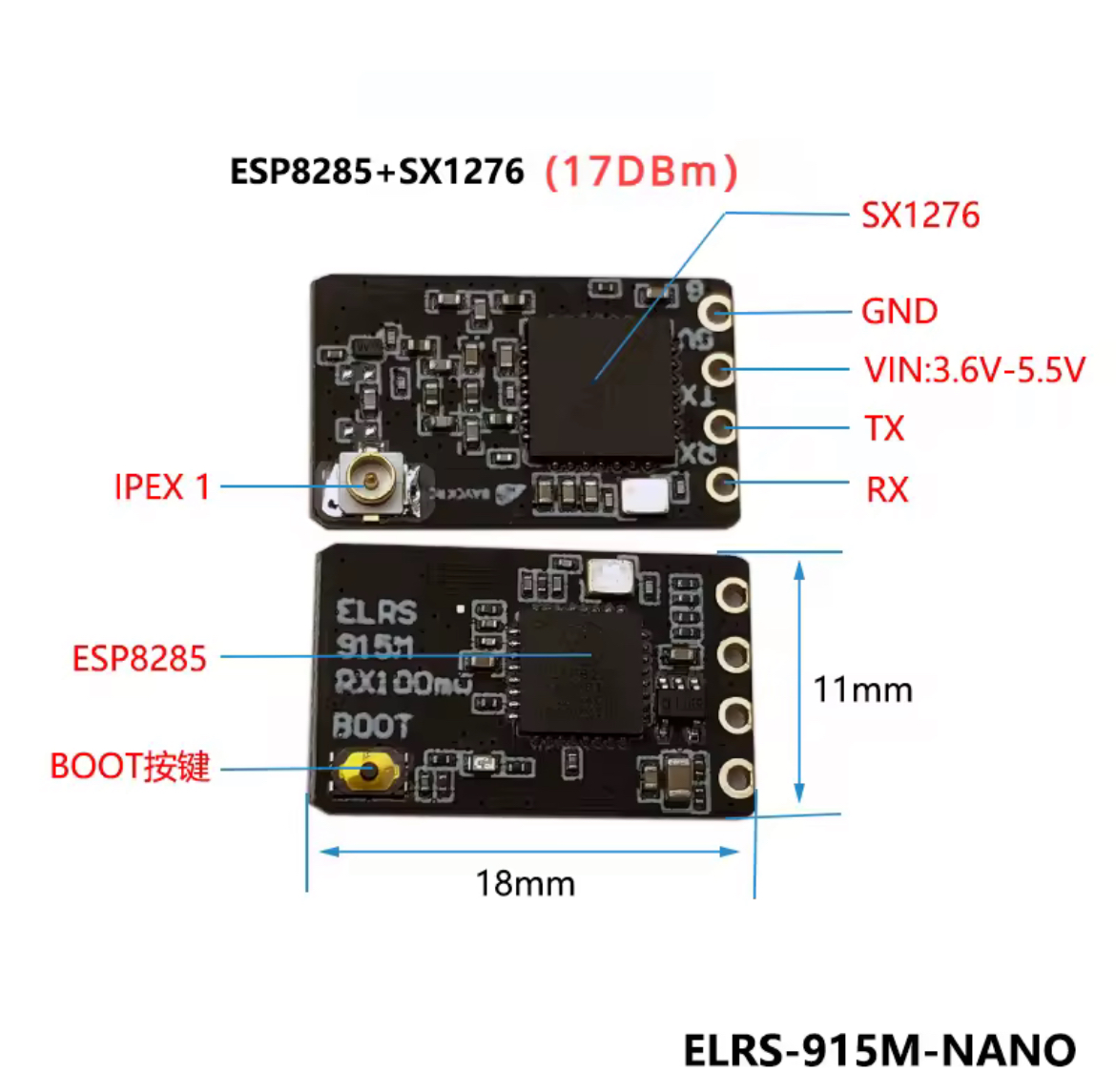

ХАРАКТЕРИСТИКИ

• Частота RF:
  • 915MHz
• Вихідна потужність телеметрії: <17dBm
• Протокол Rx To FC: CSRF
• Вхід VCC: 5V
• Робочий струм: ~ 100mA
• Антенний роз’єм: IPEX1/U.FL
• Процесор: ESP8285
• RF чіп: SX1276IMLTRT
• Оновлення прошивки: Betaflight pass-through або WiFi
• Розмір: 11мм*18мм
• Вага: 0.6г (без антени)

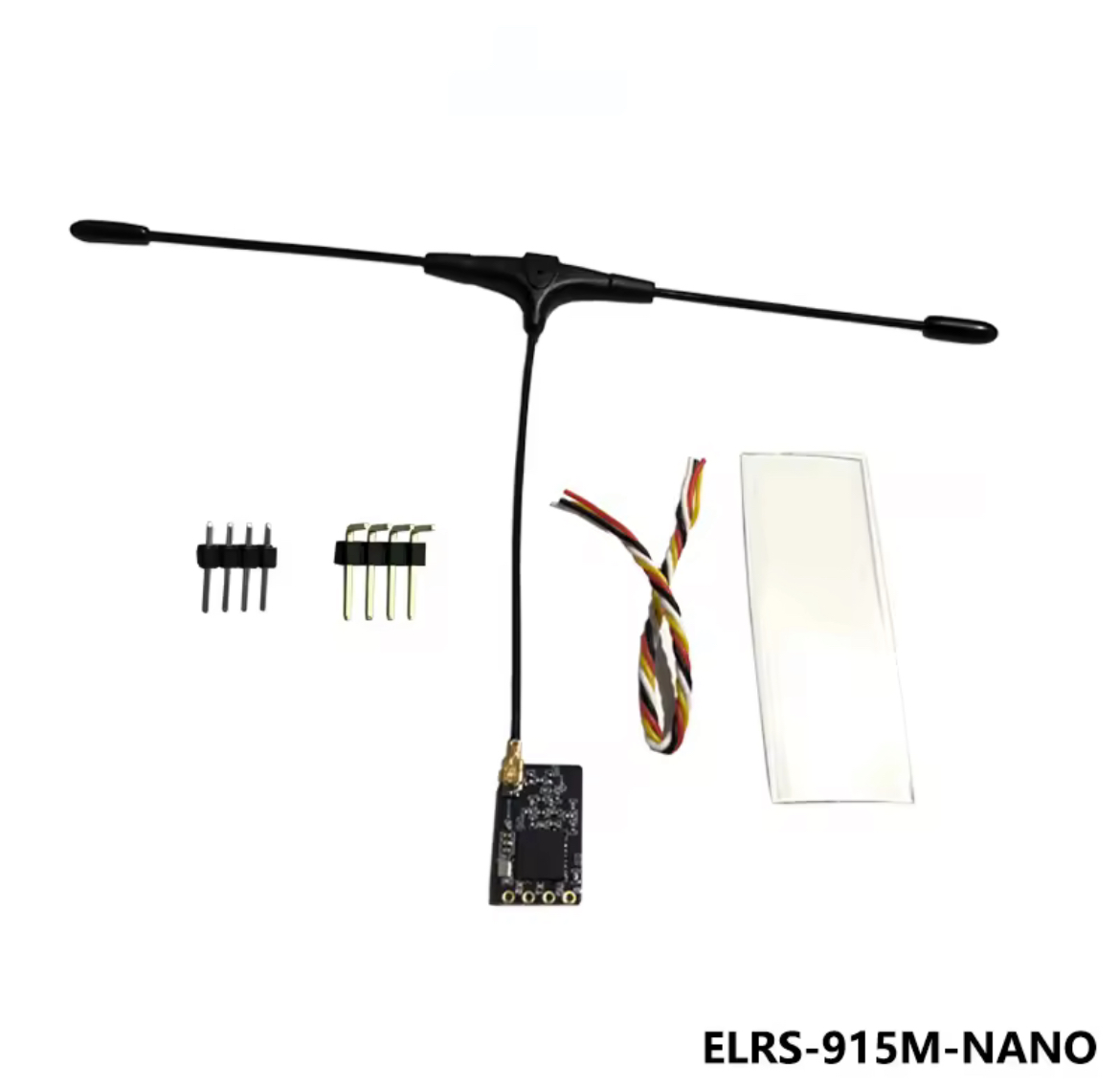

КОМПЛЕКТАЦІЯ

• 1 х Приймач ELRS 915MHz NANO ExpressLRS
• 1 х Т-подібна приймальна антена
• 1 х Т-подібна спіральна спіральна приймальна антена

РЕКОМЕНДАЦІЇ

Процедура прив’язки модуля ES915TX до приймача ES900RX:

• Подайте живлення на ES900RX, дочекайтеся, поки червоний світлодіод на ES900RX не згасне, негайно вимкніть живлення і потім повторіть вищезазначені кроки. Коли ES900RX вмикається втретє, червоний світлодіодний індикатор починає швидко блимати двічі, що означає, що ES900RX переходить у режим прив’язки.
• Вставте модуль ES900TX або ES915TX у радіопередавач і виберіть зовнішній радіочастотний режим для протоколу CRSF, потім ви можете знайти меню ELRS у радіосистемах, увійдіть в ELRS і натисніть [Bind], червоний світлодіод на модулі ES900RX вимкнеться, потім почне повільно блимати і, нарешті, почне горіти постійно, це означає успішне прив’язування радіоапаратури та приймача.

Оновлення прошивки приймача ES900RX по Wi-Fi:

• Переведіть ES900RX у режим прив’язки, а потім зачекайте приблизно 1 хвилину, не прив’язуючи його, тоді ES900RX автоматично перейде в режим Wi-Fi, ви можете під’єднатися до Wi-Fi хот-споту “ExpressLRS RX”, ввівши пароль “expresslrs”.
• Відвідайте веб-сайт оновлення прошивки, ввівши “10.0.0.1.1” і виберіть правильну прошивку, потім натисніть “оновити”, почекайте близько 1-2 хвилин, процес оновлення завершиться, і ви побачите “оновлення прошивки виконано успішно і перезавантаження”, що означає, що оновлення завершено.
