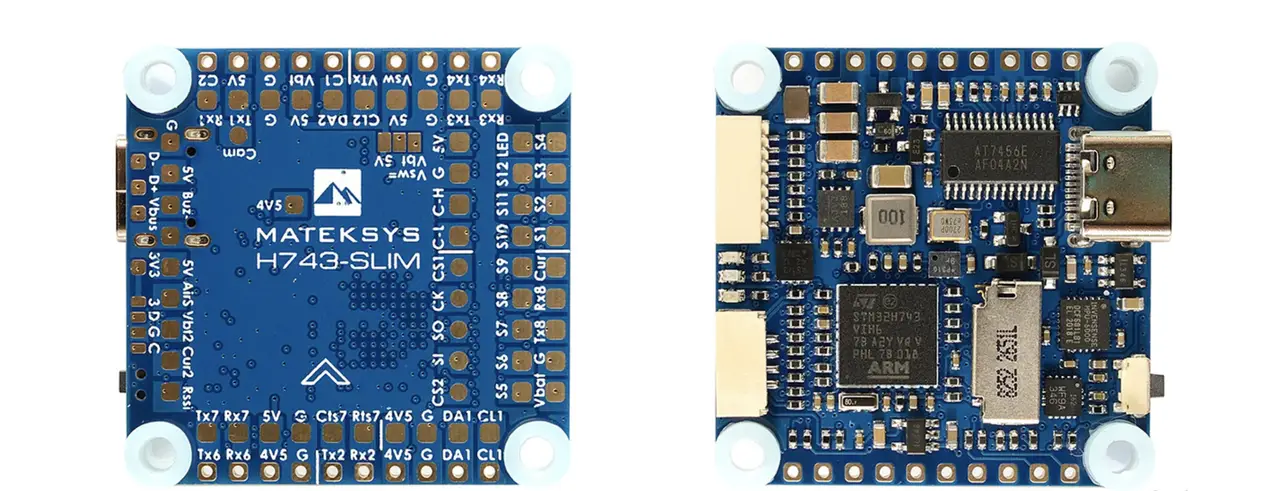

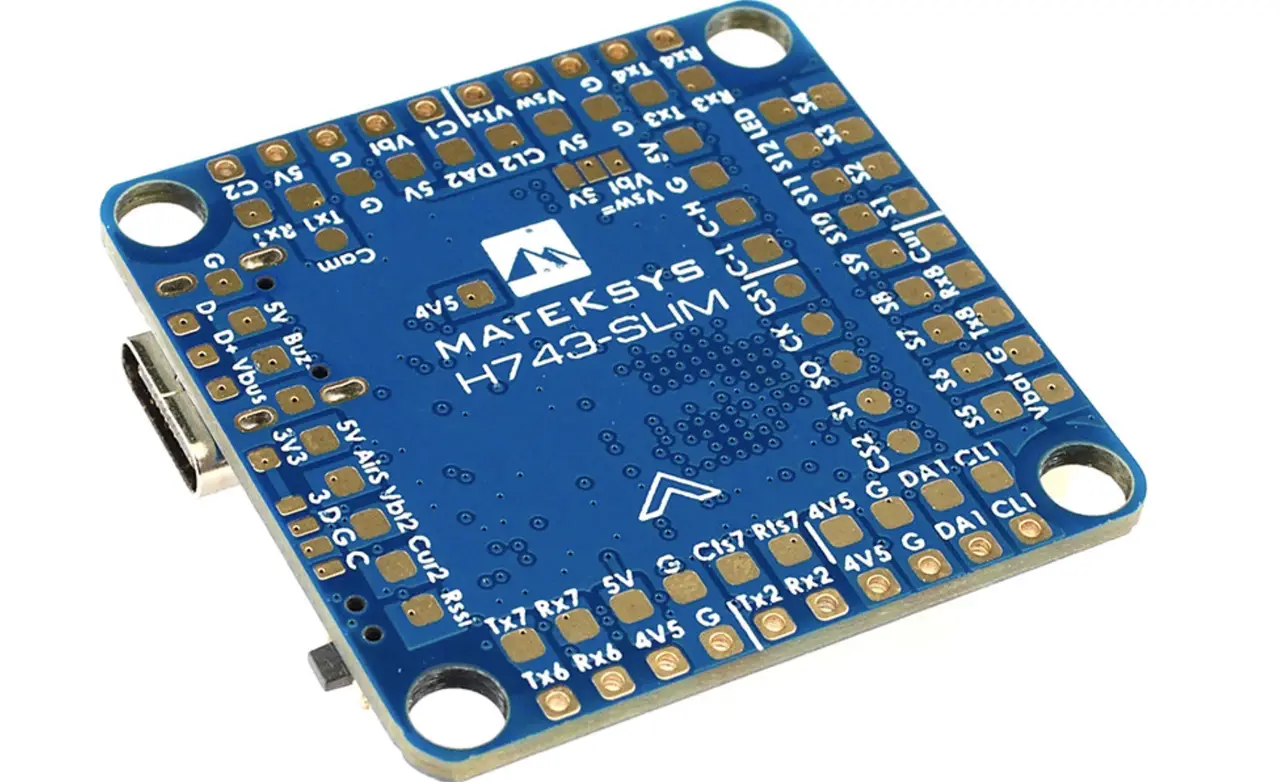

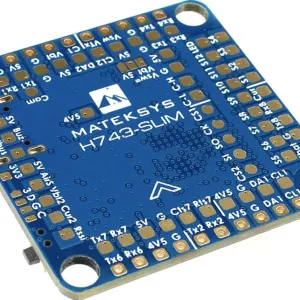

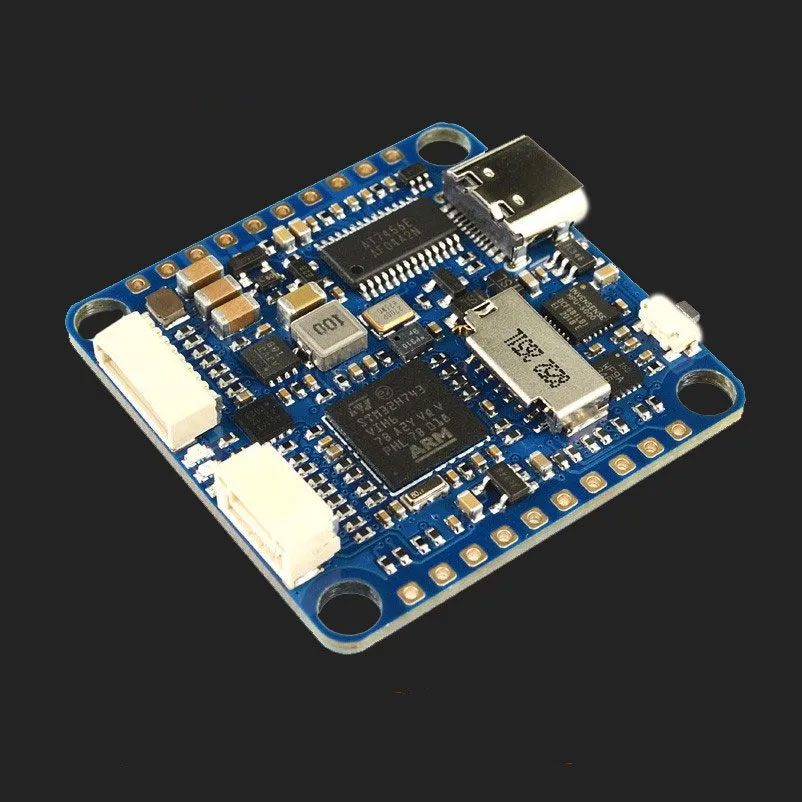

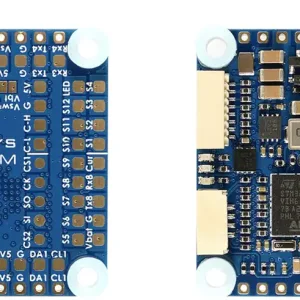

Контролер польоту Matek H743-SLIM V3

 ХАРАКТЕРИСТИКИ

• Процесор: STM32H743VIT6, 480MHz, 1Mb ОЗП, пам’ять 2Mb
• Акселерометр / гироскоп: MPU6000 (SPI1) и ICM42605 (SPI4)
• Барометр: Infineon DPS310 (I2C2)
• OSD: AT7456E (SPI2)
• Blackbox: слот для карт MicroSD (SDIO)
• UART порти: 7 (1,2,3,4,6,7,8) з вбудованою інверсією
• OSD DJI FPV підтримується будь-яким запасним UART
• PWM виходи: 13 (включно зі світлодіодним майданчиком)
• I2C порти: 2
• CAN порт: 1
• Вихід SPI3 breakout: 1
• 3 x світлодіоди для FC STATUS (синій, червоний) та індикатор 3.3V BEC (червоний)
• ADC (АЦП): VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2
• Інтерфейс: USB Type-C

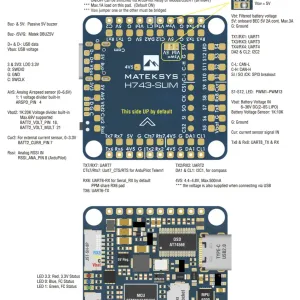

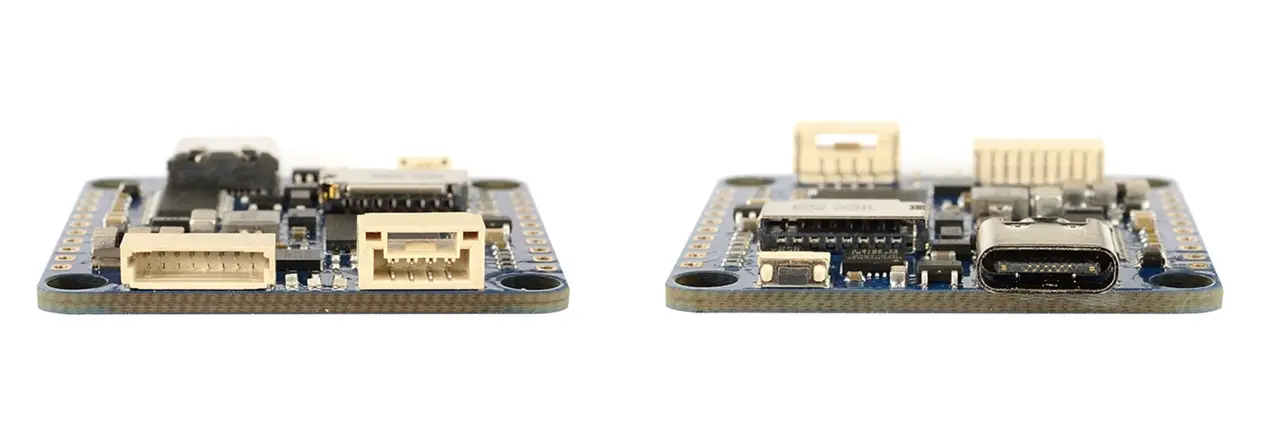

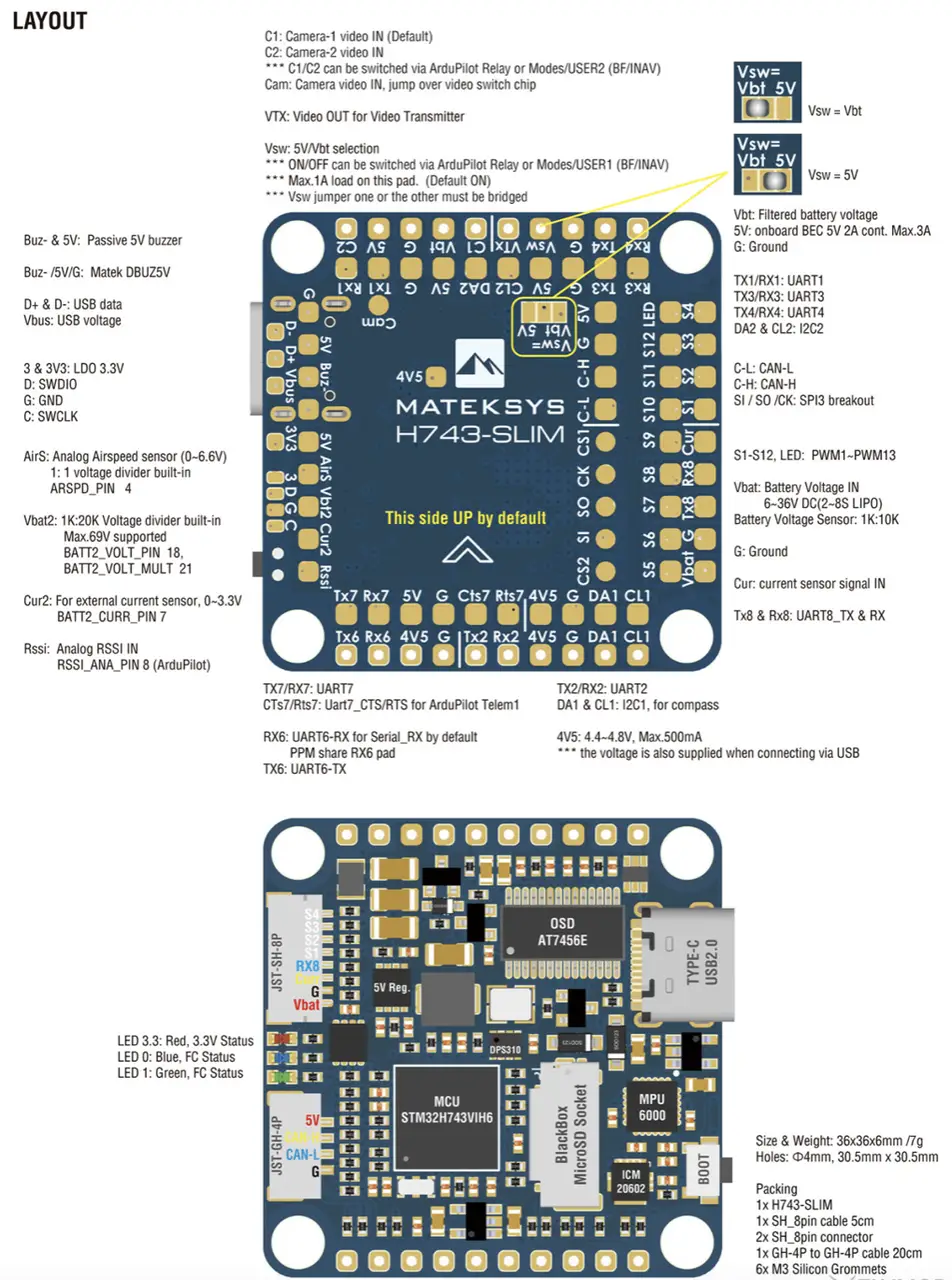

• Роз’єм JST-SH1.0_8pin: Vbat / G / Curr / Rx8 / S1 / S2 / S3 / S4
• Разъем JST-GH1.25_4pin: 5V / CAN-H / CAN-L / G
• Входи, що перемикаються, для використання двох камер
• Перемикач ON/OFF живлення 5V/Vbat з фільтром
• Вхідна напруга: 6 ~ 36 V (2 ~ 8S LiPo)
• BEC: 5V 2V (макс. 3A)
• LDO: 3.3V/ макс. 200mA
• ADC Vbat2 підтримує макс. 69V (дільник напруги: 1K: 20K)
• Статична потужність:
  • 200 mA за 5V з Betaflight
  • 150mA при 5V с ArduPilot
• Прошивання ArduPilot (ChiBiOS): MATEKH743
• Прошивка BetaFlight: MATEKH743
• Прошивка INAV: MATEKH743 (підтримується з версії 3.0.1)
• Монтаж: 30.5 x 30.5 мм, | 4 мм із втулками | 3 мм
• Розміри: 36 x 36 x 5 мм
• Вага: 7г

КОМПЛЕКТАЦІЯ

• 1 х контролер польоту Matek H743-SLIM
• 6 x силіконові проставки від M4 до M3
• 1 x кабель JST SH-4P — GH-4P для порту CAN, 20 см
• 1 x кабель JST-SH1.0 8pin, 5см
• 2 x роз’єми JST-SH1.0 8pin
