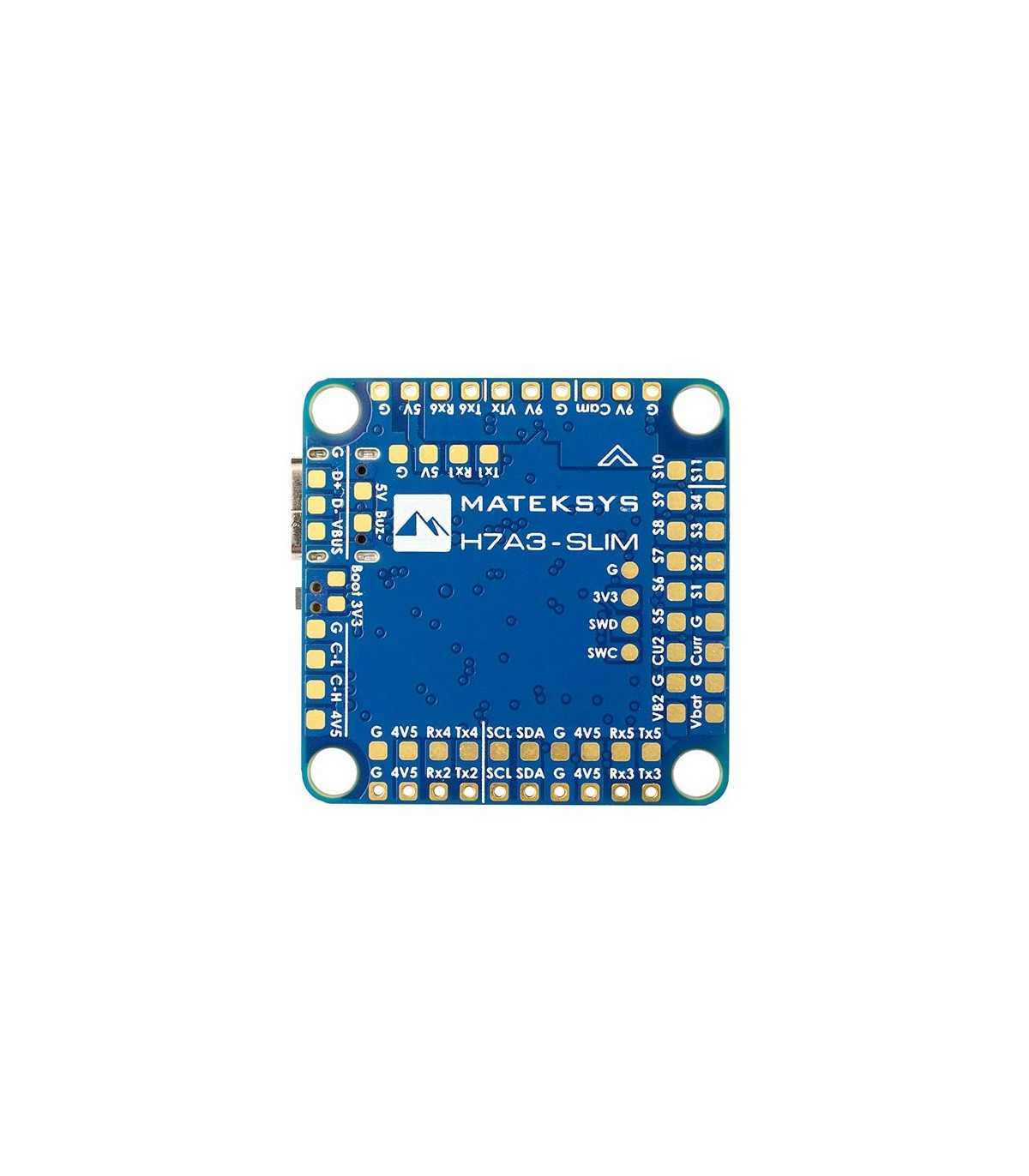

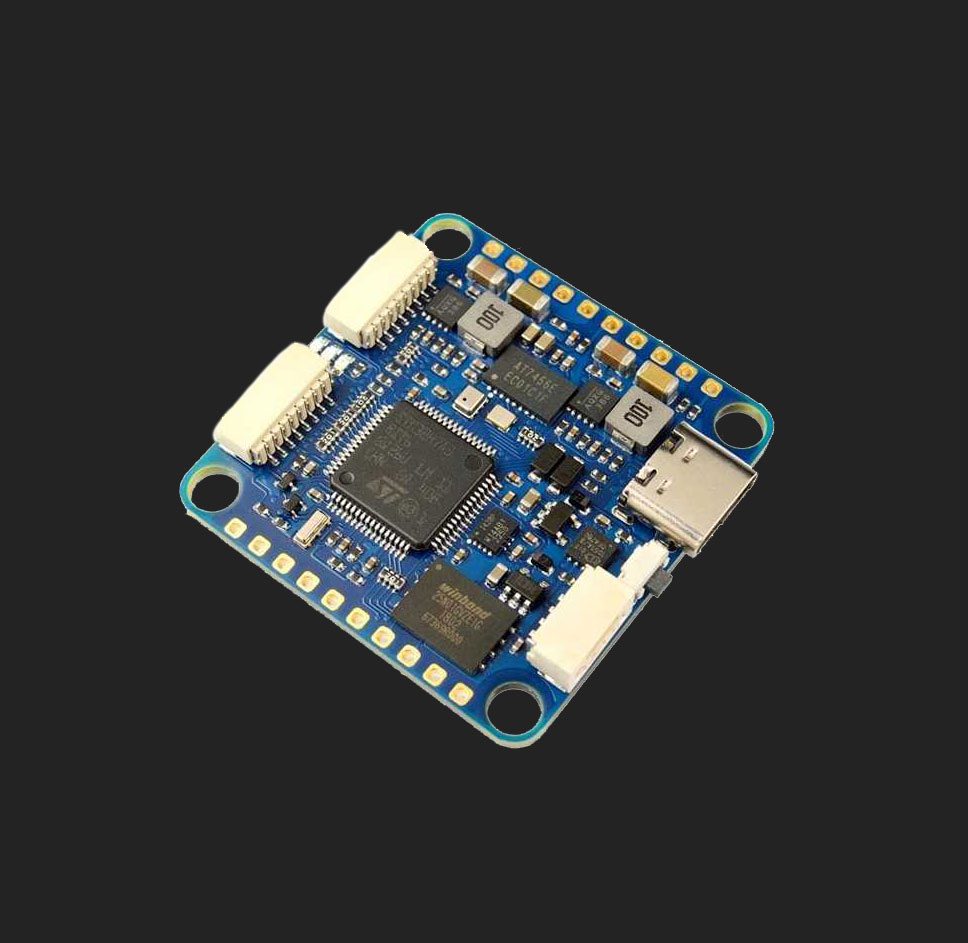

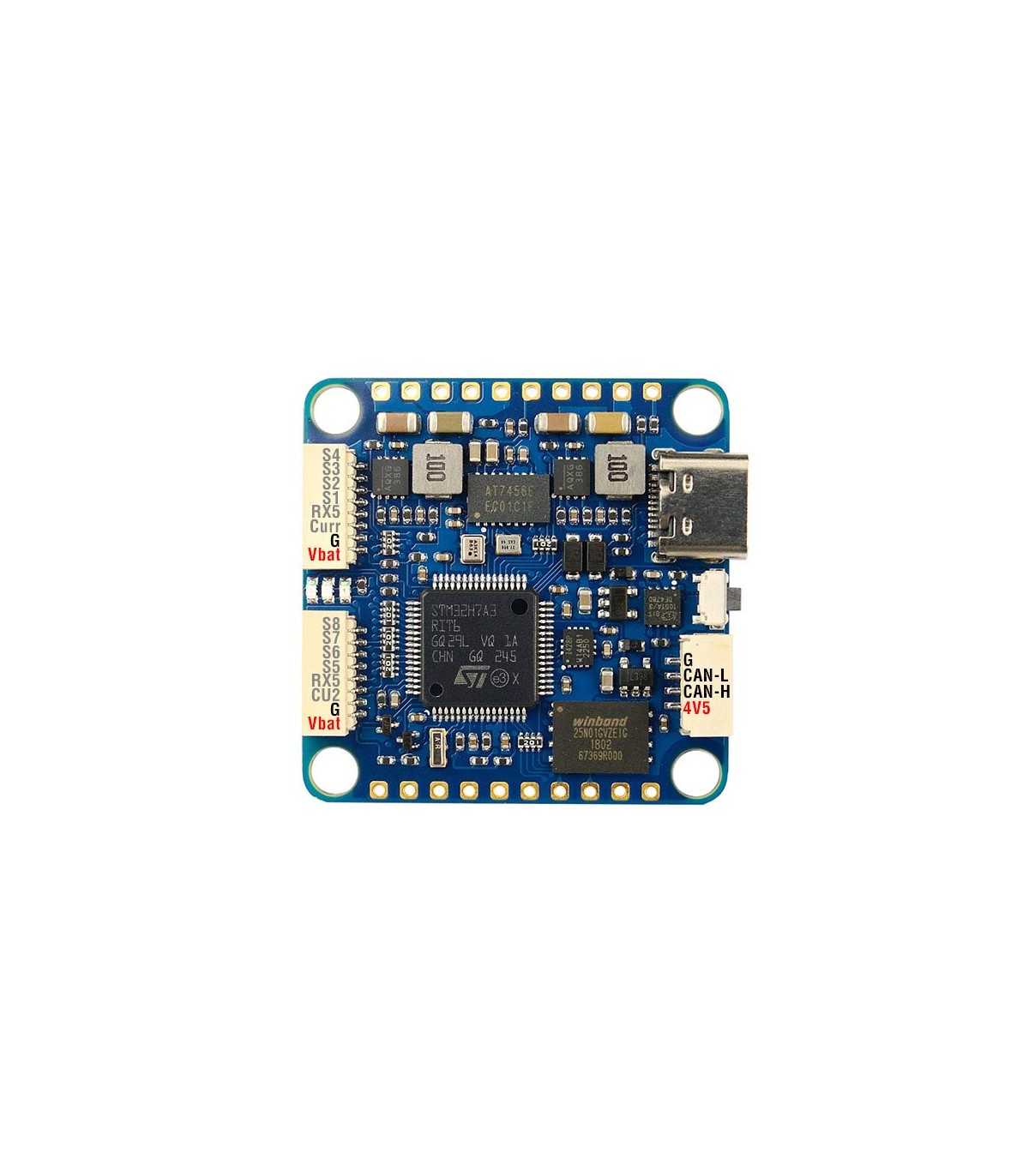

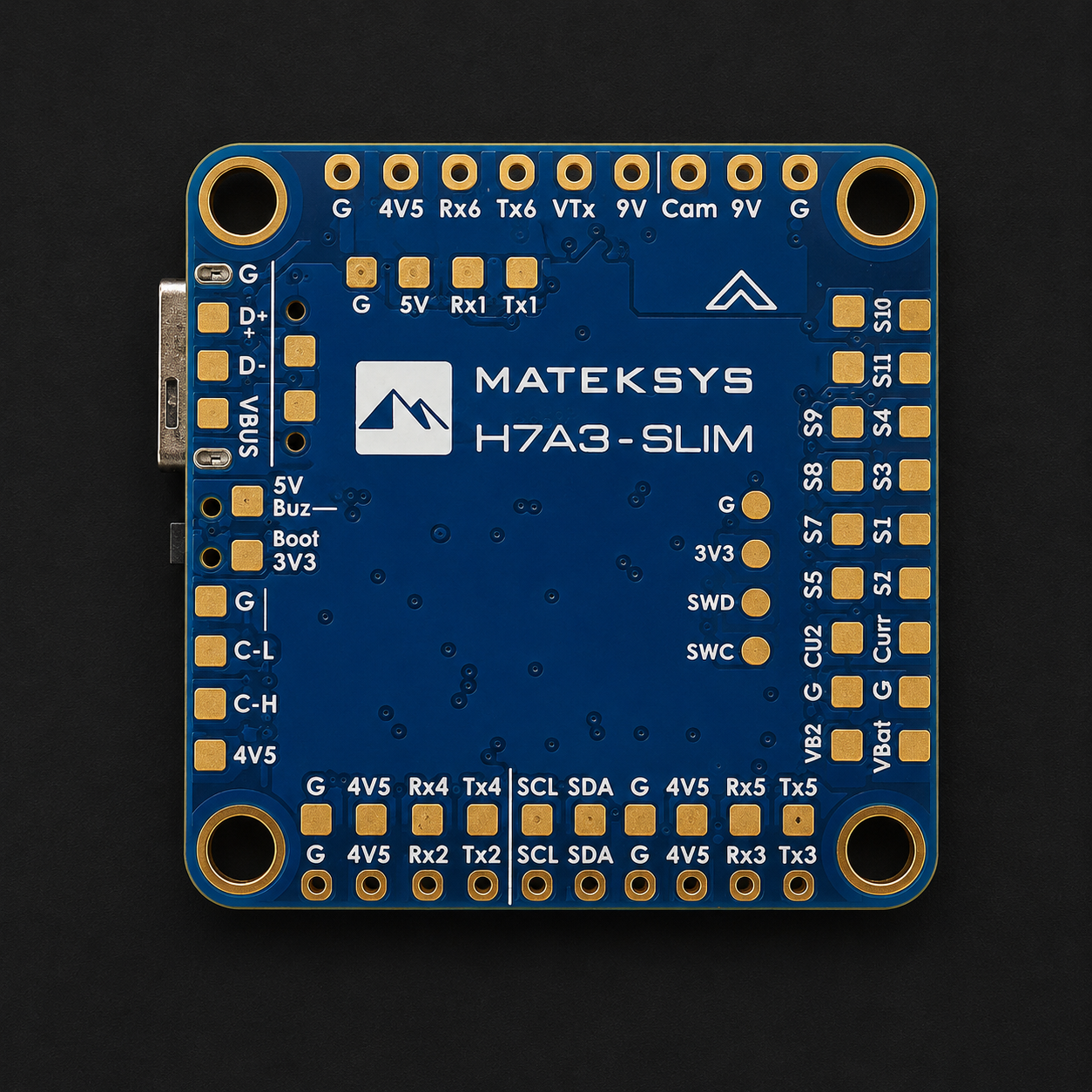

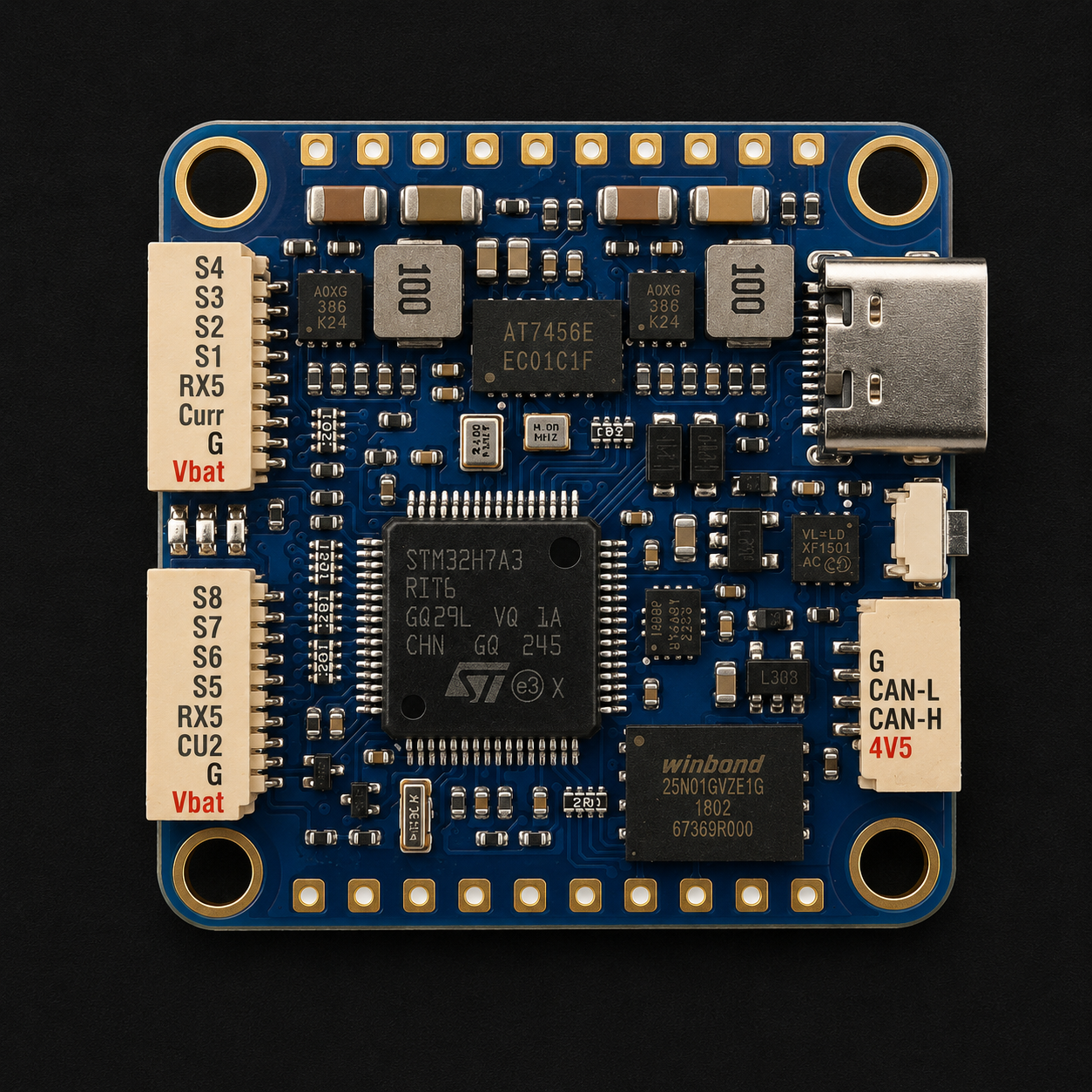

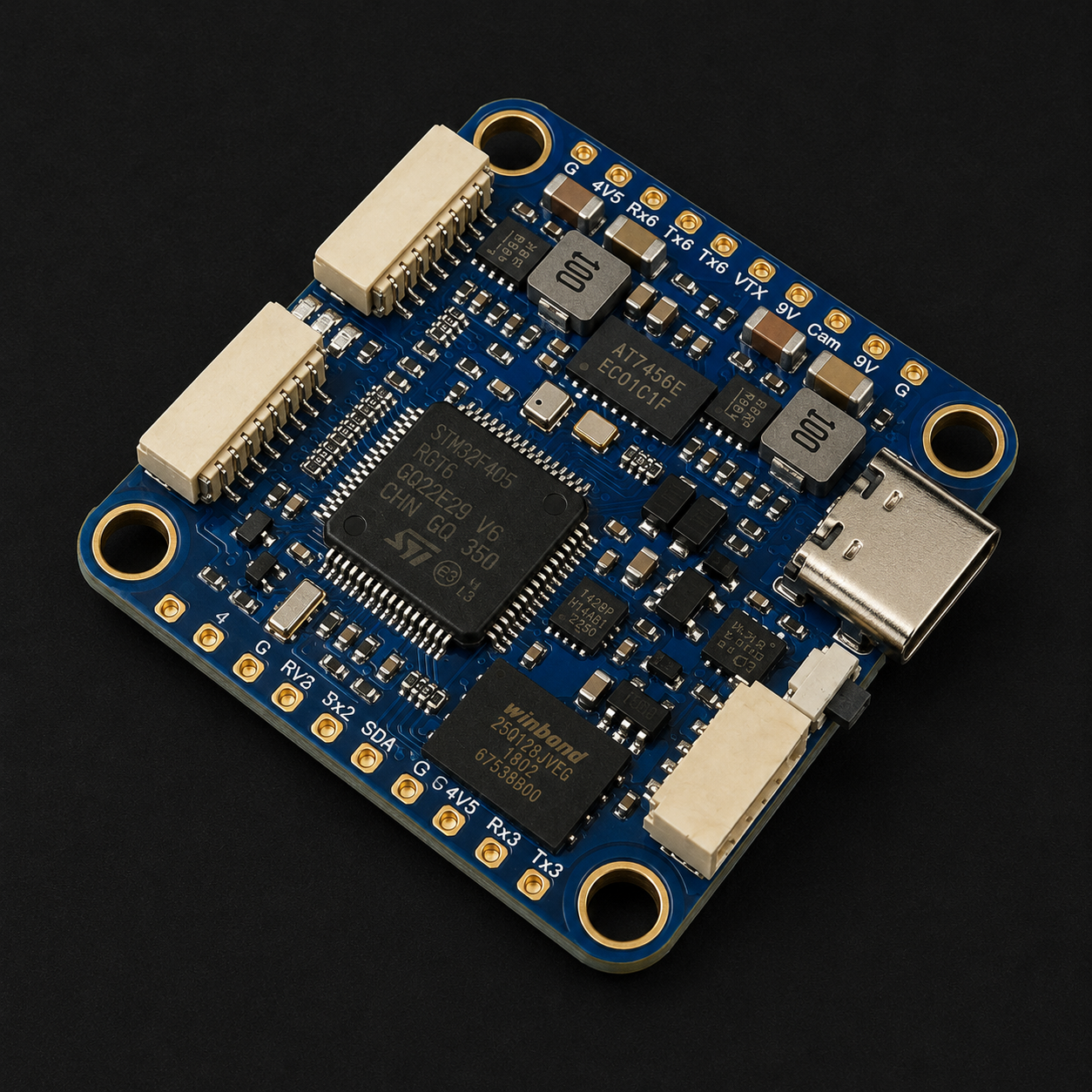

Польотний контролер Matek H7A3-SLIM

Технічні характеристики:

• MCU: STM32H7A3RIT6, 280 МГц Cortex-M7, 1,4 МБ RAM, 2 МБ Flash
• IMU: ICM42688P
• Баро: SPL06-001
• Екранне меню: AT7456E
• Blackbox: 128 МБ флешпам’яті (1 Гбіт NAND)
• 6x Uarts (1,2,3,4, 5, 6) з вбудованою інверсією.
• 11 виходів ШІМ
• 1x I2C

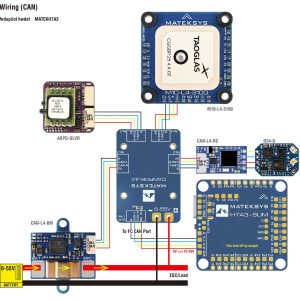

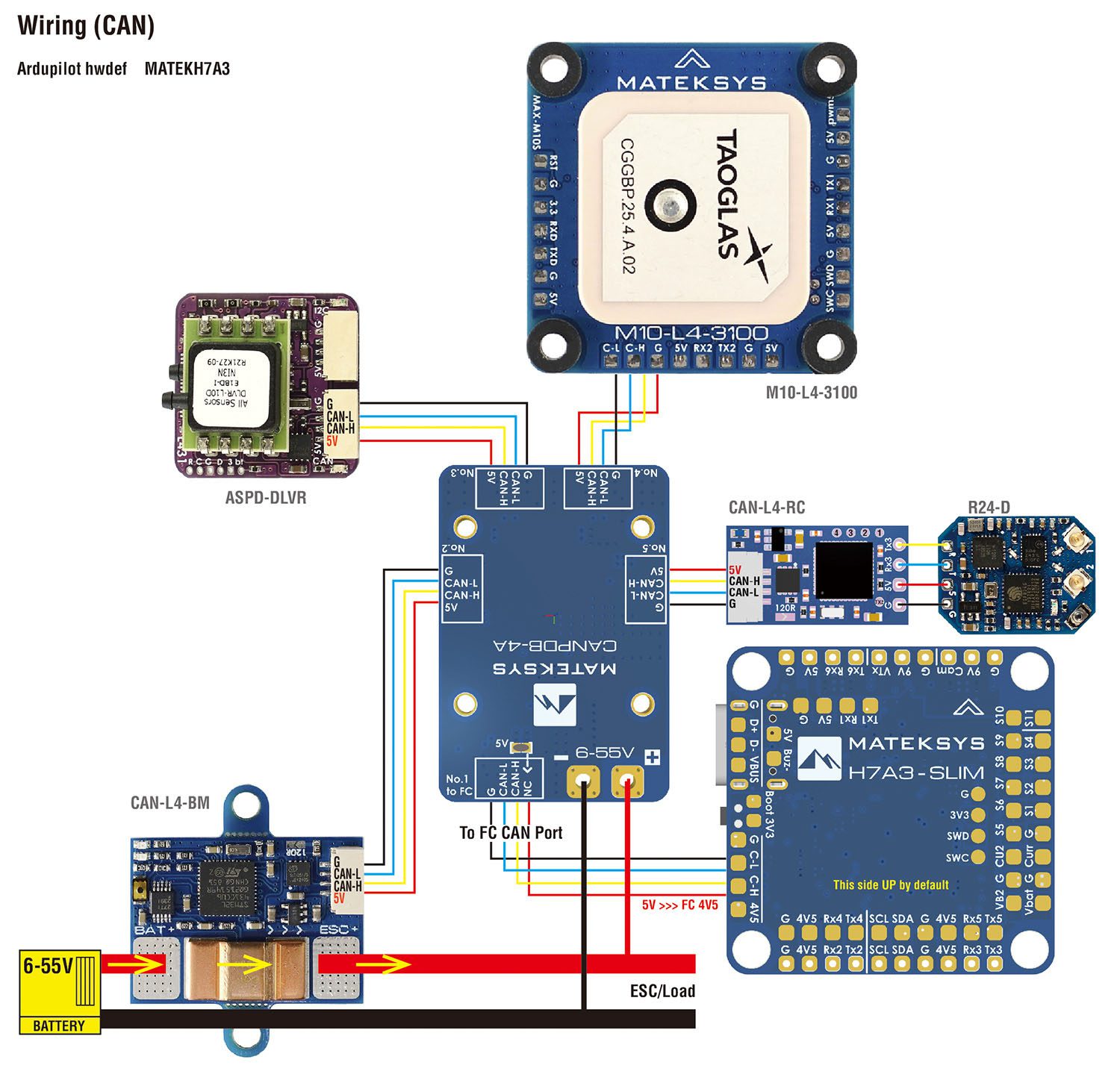

• 1x CAN
• 4x АЦП (VBAT, Current, VB2, Cur2)
• 3 світлодіоди для FC STATUS (синій, червоний) й індикатор 3,3 В (червоний)
• USB Type-C (USB2.0)

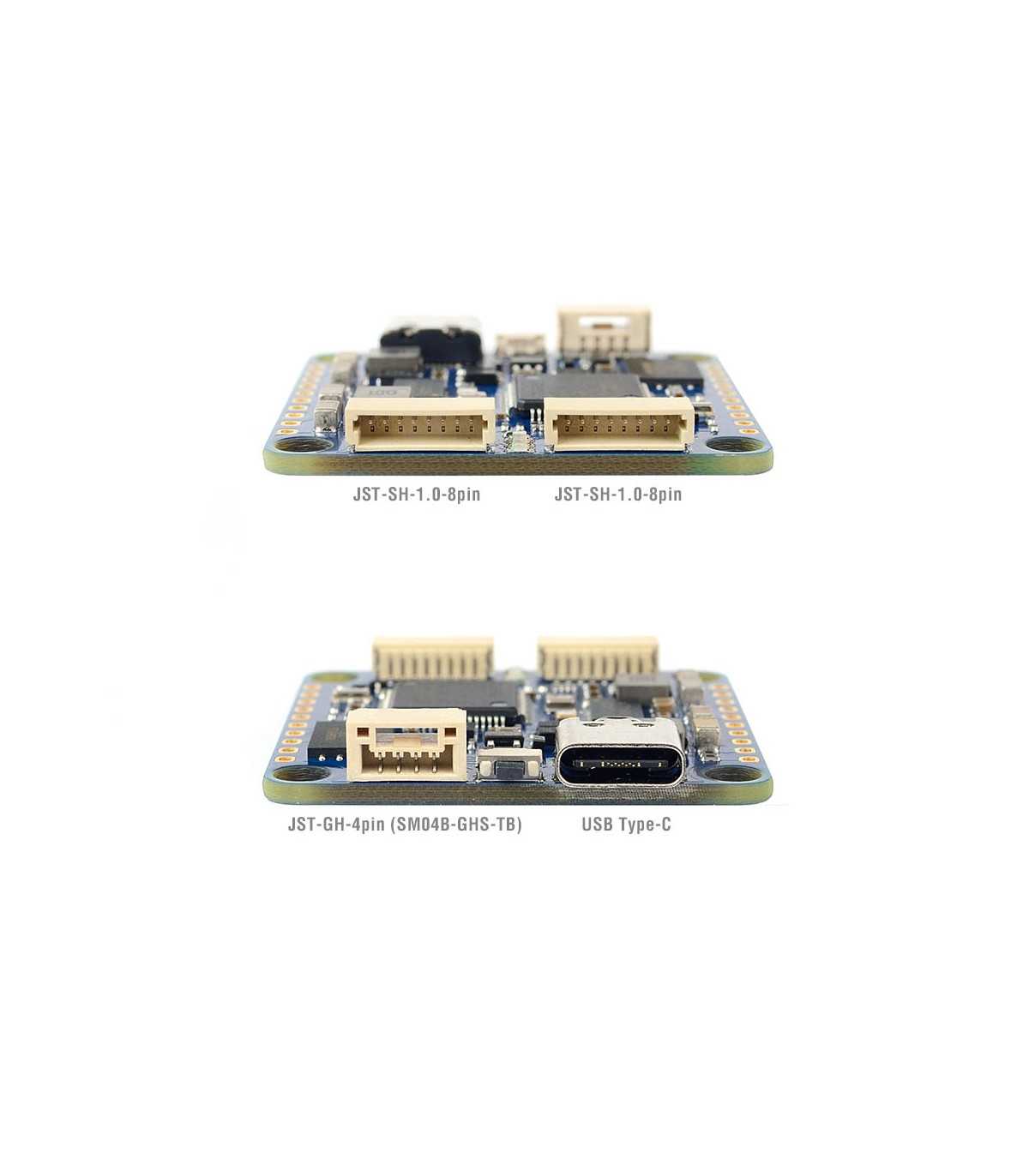

• 8x ШІМ-виходів на 2x JST-SH1.0_8pin роз’ємом для 2x 4in1 ESC
• 1x JST-GH1.25_4pin разъем (5V/CAN-H/CAN-L/G)
• Перемикання виходу 9 В
• OSD цифрового відео підтримується будь-яким запасним UART

Потужність:

• Вхід Vbat: 6~36В (2~8S LiPo)
• BEC: 5 В 2 А безперервний. (Макс. 3A)
• BEC: 9 В 2 А безперервний. (Макс. 3A)
• LDO 3,3 В: макс. 200 мА
• Немає вбудованого датчика струму
• Pad ADC VB2 підтримує макс. 69 В (дільник напруги: 1K:20K)

Фізичні характеристики:

• Кріплення: 30,5 x 30,5 мм, | 4 мм із втулками | 3 мм
• Розміри: 36 x 36 x 5 мм
• Вага: 7г

Комплектація

• Польотний контролер H7A3-SLIM
• 6 x силіконових прокладок від M4 до M3
• 2 кабелі JST-SH1.0_8pin, роз’єми 5 см і 8 контактів
• 1 x JST-GH-4P — кабель JST-GH-4P для порту CAN, 20 см
